Дизель-генераторная установка и ATS: автоматическое питание в течение 10 секунд после отключения электроэнергии
2026-04-14
I. Общий обзор
ATS (автоматический выключатель передачи) – это ключевое оборудование, соединяющее сетевые и дизель-генераторные установки, и его основной функцией является “автоматический выключатель”.При отключении питания от СЕТИ (основного источника питания) или при ненормальном напряжении ATS немедленно отключит подключение между сетью и нагрузкой и переключится на дизель-генераторную установку (резервное питание) для подачи электроэнергии в течение очень короткого времени (0-10 секунд, в зависимости от времени запуска установки и конфигурация) для обеспечения того, чтобы питание нагрузки не прерывалось.В то же время, после восстановления сетевого питания, система ATS автоматически переключится обратно на сетевое питание в обратном порядке, и генераторная установка перейдет в режим ожидания.
2. Рабочий процесс ОВД
Функционирование системы ОВД можно разделить на три ключевых этапа：
Контроль неисправностей и запуск (0-5 секунд)
ATS постоянно следит за состоянием электросети.При обнаружении потери сетевого напряжения, обрыва фазы или пониженного напряжения (обычно менее 80% от номинального значения) на генераторную установку немедленно подается сигнал запуска.Некоторые устройства высокого класса имеют функцию ”самонаведения и самовосстановления”. ATS автоматически отключает питание от сети после запуска, чтобы предотвратить обратную связь с электросетью.
Синхронизация и переключение (5-10 секунд)
После запуска генераторной установки ATS будет контролировать выходное напряжение и частоту генератора (обычно погрешность напряжения составляет <3,5 В, а погрешность частоты – <0,2 Гц).Когда напряжение и частота достигнут номинального значения и стабилизируются, ATS выполнит операцию переключения для передачи нагрузки со стороны СЕТИ на сторону генератора.Этот процесс обычно завершается в течение 0,1 секунды, чтобы обеспечить непрерывную подачу питания на нагрузку.
Обратное включение и выключение (после восстановления сетевого питания)
Когда сетевое питание восстановится и будет работать стабильно (обычно требуется 3-5 секунд стабильной работы), ATS автоматически переключится обратно на сетевое питание.Затем на генераторную установку подается сигнал отключения, и генераторная установка переходит в режим охлаждения на холостом ходу без нагрузки (обычно 3-5 минут), чтобы предотвратить повреждение агрегата в результате теплового удара.

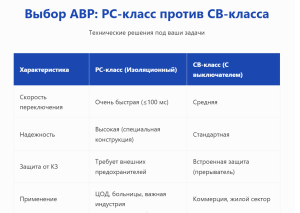

3. Основные типы ATS
ATS в основном делится на два типа: на уровне PC и на уровне CB, и между ними существуют очевидные различия в структуре и сценариях применения.：
| Тип | конструктивные характеристики | основные преимущества | применимые сценарии |
| PC | Изолированный тип, свнутренним автоматическим выключателем (Break) | Большое расстояние изоляции и высокая надежность; с функциями защиты от перегрузки по току, перенапряжения и пониженного напряжения | Критические нагрузки (такие как центры обработки данных, базовые станции связи) требуют высокого уровня безопасности |
| CB | Тип контакта – только распределительная коробка, требуется внешний автоматический выключатель (например, тип 51/52). | Низкая стоимость, компактная конструкция, простота обслуживания | Случаи, когда нагрузка невелика или требования безопасности невысоки |
При выборе моделей уровень PC подходит для случаев, когда требования к безопасности электропитания чрезвычайно высоки (например, для базовых станций связи и центров обработки данных), в то время как уровень CB подходит для обычных распределительных устройств с небольшой нагрузкой и ограниченным бюджетом.
4. О плане поддержки авиакомпании Sinvo Airlines ATS
Компания Sinvo Aviation Engineering Technology (Jiangsu) Co., Ltd., как профессиональный поставщик систем электроснабжения, предлагает интегрированные генераторные установки + решения ATS, ориентированные на системы обеспечения авиационного электроснабжения.

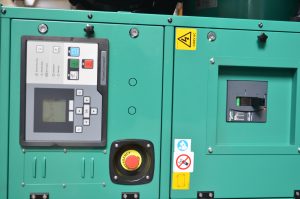

Интегрированная конструкция: Шкаф ATS спроектирован синхронно с генераторной установкой, и перед отправкой с завода проводится 100%-ная проверка подключения, чтобы убедиться, что установка готова к использованию “из коробки”.
Адаптация к экстремальному холоду: Вспомогательный шкаф ATS поставляется в стандартной комплектации с регулятором температуры и влажности (рабочая температура от -40℃ до +85 ℃), который особенно подходит для регионов с экстремальным холодом на российском рынке и обеспечивает стабильный запуск в экстремальных условиях.

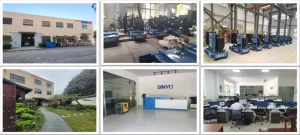

Профиль компании: Xinwo Aviation Engineering Technology (Jiangsu) Co., Ltd. была основана в 2018 году с уставным капиталом в 20 миллионов юаней, а ее штаб-квартира расположена в Тайчжоу, провинция Цзянсу.Компания прошла сертификацию ISO9001: 2008, а ее продукция широко используется в сфере связи, электроэнергетики, гражданской авиации и других отраслях промышленности, а также активно расширяет рынки России, Центральной Азии и Восточной Европы.
